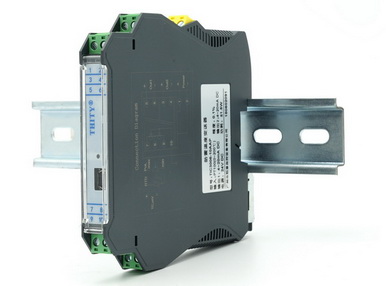

一進一出：TIB3021-EX

二進二出：TIB3022-EX

驅動電磁閥，報警器回路供電


產品簡介

將安全區的電源通過開關控制，驅動危險區的現場本安設備，它適用于驅動如電磁閥、聲光報警器等一些小功率本安設備。輸入和輸出隔離，允許控制開關直接連到24VDC供電回路的任一端。

主要技術參數

端子：適合直徑不超過2.5mm2的多芯或單芯電纜

安裝：裝在35mm標準導軌上

組件所處場合：安全區

環境溫度限制：-20 ~ +60℃

濕度：0 ~ 90 % RH（無冷凝）

危險區輸出：

最高電壓： 26V(開路時)

最低電壓： 12V(輸出電流35mA)

危險區輸出等效電路

供電電壓：24VDC±10%(最大范圍：20~30VDC)

組件內最大電流消耗(電源為24VDC)

60mA  (一進一出)

120mA  (二進二出)

防爆標志：[Ex ia Ga] IIC

安全描述

28V，93mA，651mW；Um=250rms或dc

IIC:  Co=0.083uF，Lo=4.2mH
