一、產品描述
安裝于熱電偶或熱電阻溫度傳感器的接線盒內，將傳感器信號轉換成4～20mADC。輸入為萬能型，分度號及量程范圍可組態，使用極方便；輸入與輸出隔離，回路供電。XTH200i為普通智能型、XTH300i支持HART通訊協議。

二、產品特征
二線制變送器。
安裝在B型（DIN 43729）或更大的連接頭上，或安裝在DIN軌道上。
帶通信功能（XTH300i為HART 7協議， TS200為mini-USB接口），可修改分度號、量程等參數。
電氣隔離，高達2KV
可用在危險區域的本質安全型
操作狀態信息（綠色LED）
特殊的特征曲線（開方、1～8段曲線等）
三、技術規格
輸出信號：    4～20mADC
供電電壓：    9～36VDC(有反接保護)
負載范圍：    (V_aux - 9V) / 0.022A (單位：Ω)
報警電流：    低于測量下限，輸出=3.8mA
                        高于測量上限，輸出=20.5mA
                       傳感器損壞、斷線：輸出=3.6或22mA(軟件設置)
最大電流：    ≤22mA
輸入：           熱電偶、熱電阻、直流電壓
精度：            ±0.1% 或 0.1℃
采樣周期：    250mS
冷端補償：    內置冷端補償，經調整后精度為±1℃
環境溫度：    -40～85℃
溫度影響：    0.1%(-20～60℃內)、0.2%(-40～85℃內)
電源影響：    0.05%(供電電壓9～36VDC)
負載影響：    0.01%(負載變化100Ω)
電氣隔離：    2KV
灌封材料：    環氧樹脂，阻燃等級V-0
外殼材料：    PC，阻燃等級V-0
防護等級：    外殼 IP40、端子 IP00
特殊類型：   熱電阻4線制輸入、雙路熱電偶(電壓或電流)輸入、輸入開方、單路輸入1～8段曲線等。
四、輸入詳解
輸入分度號及量程范圍可修改，需滿足下表的要求。

傳感器	分度號	測量范圍(℃)	最小量程(℃)	測量精度(℃)
熱電阻	Pt100	-200～850	10	0.1
	Pt1000	-200～850	10	0.1
	Pt10、Pt25、Pt50	-200～850	10	0.2
	Cu50、Cu100	-50～150	10	0.1
	Ni1000	-60～250	10	0.1
熱電偶	B	300～1820	100	1
	E	-270～1000	50	0.5
	J	-210～1200	50	0.5
	K	-270～1372	50	0.5
	N	-270～1300	50	0.5
	R	-50～1768	100	1
	S	-50～1768	100	1
	T	-270～400	40	0.5
	Wre3-Wre25	0～2315	100	1
	Wre5-Wre26	0～2315	100	1
電壓	直流毫伏1	-20～20mV	2mV	10μV
	直流毫伏2	-100～100mV	20mV	50μV

注1：熱電偶在-200℃以下時的最大誤差為±2℃。
注2：輸入為4-20mADC電流時，需外接50Ω取樣電阻將電流信號轉換成20～100mV。
注3：特殊型號可以定制，如遠傳電阻、電位器等。

五、安裝
用2顆M4螺釘安裝在傳感器接線盒內，螺釘孔為橢圓形，螺釘中心距32.5～36.5mm，如下圖。

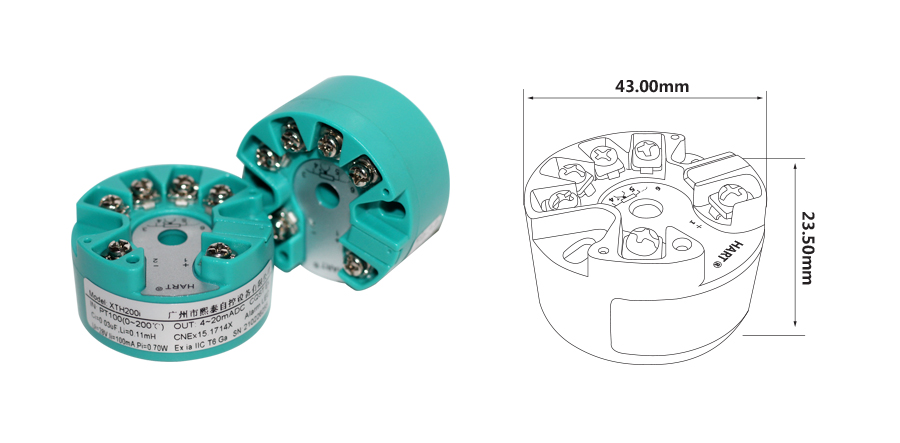

外型尺寸圖如下圖。
